Op deze pagina vindt u informatie over de installatie van de Robot RCE thermostaat (naregeling). Eerst zullen de functies van Robot RCE regeling worden omschreven, zowel voor de 1 kanaals- als 8 kanaals uitvoering. Vervolgens zal ook per thermostaat, Robot RCE RF (draadloos) en Robot RCE W (bedraad), worden aangegeven hoe deze geïnstalleerd kan worden.
Functies

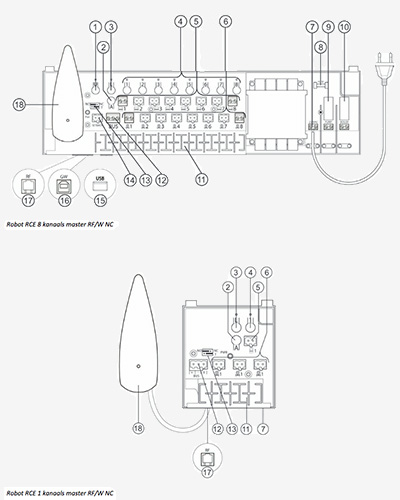

De bovenste afbeelding heeft betrekking op de Robot RCE 8 kanaals uitvoering en de onderste afbeelding heeft betrekking op de Robot RCE 1 kanaals uitvoering.

|
Functie |
Doel functie (toelichting) |
Locatie |
1. |
U-knop |
Updaten van de software |
onder klep ontvanger |
2. |
Alt-knop |
Alternatieve functies in combinatie met andere knoppen |
onder klep ontvanger |
3. |
L-knop |
Activeert de instelstand |
onder klep ontvanger |
4. |
Kanaal 1-8 |
Kanaal selecteren |
onder klep ontvanger |
5. |
Thermostaatingang |
Thermostaat verbinden met ontvanger |
|
6. |
Thermomotoruitgang |
Thermomotor verbinden |
|
7. |
Stroomvoorziening |
Het apparaat wordt aangesloten op 230V AC |
|
8. |
Zekering * |
Het is een 230V AC/T200mA zekering. Gebruik altijd hetzelfde type/dezelfde afmeting. |
onder hoog-voltageklep |
9. |
Pomprelais * |
Circulatiepomp van het systeem reguleren |
onder hoog-voltageklep |
10. |
Relais voor warmtebron * |
Warmtebron van het systeem reguleren |
onder hoog-voltageklep |
11. |
Trekontlastingsspoor |
Beschermen van kabels |
|
12. |
BUS |
Als er meerdere ontvangers gebruikt worden om 1 pomp of warmtebron aan te sturen |
|
13. |
Wijzigingen NO/NC-functie |
Thermomotoren aansturen die
normaal gesloten (normally closed, NC) of indien
gewenst normaal open (normally open, NO) zijn. |
|
14. |
Ingang temperatuurverlaging * |
Aanpassen van de temperatuur |
|
15. |
USB-ingang * |
Voornamelijk systeemlog bijhouden maar ook software updaten |
|
16. |
GW-ingang * |
Ingang voor realtime logs (voor Robot RCE medewerkers) |
|
17. |
RF-ingang |
Ingang voor radiolink |
|
18. |
Radiolink * |
- |
|
* Uitsluitend aanwezig bij Robot RCE 8 kanaals uitvoering
Installatie
Onderstaand vindt u stappenplannen voor de installatie van Robot RCE RF (draadloos) en Robot RCE W (bedraad). Per thermostaat kunt u een stappenplan vinden voor de ontvanger en thermostaat.
Robot RCE RF
Draadloze ontvanger
|
Taak |
Extra toelichting |
1. |
Installeer de ontvanger |

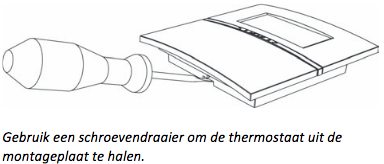

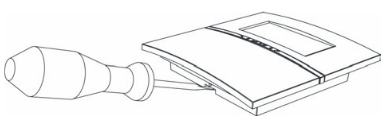

Installeer de ontvanger bij de verdeler. Zorg voor 10 cm vrije ruimte rondom de eenheid zodat u het deksel makkelijk kunt verwijderen. Bevestig de montageplaat van de thermostaat op ongeveer 1,5 m boven de vloer. Zie pijl op de achterkant om ervoor te zorgen dat hij goed hangt. Zie onderstaande afbeelding voor het openen van de thermostaat. |
2. |
Vermijd bepaalde locaties |
Vermijd locaties die de werking van de thermostaat kunnen beïnvloeden. Bijvoorbeeld geen direct zonlicht of tocht. |
3. |
Knip de verbindingskabel op de juiste lengte |
Knip de verbindingskabel van de Robot thermomotor op de juiste lengte. Ontvanger naar verdeler |
4. |
Verbinden thermomotor |
Verbind iedere thermomotor met de bijbehorende terminalaansluiting. Steek ook per thermomotoruitgang één thermomotorstekker in de ontvanger. LET OP: maximaal 2 Robot thermomotoren per terminal, maximaal 12 Robot thermomotoren per 8 kanaals ontvanger en maximaal 5 Robot thermomotoren per 1 kanaals ontvanger. |
5. |
Trekontlastingsspoor |
Trek de thermomotorkabels door de trekontlastingsspoor |
6. |
Plaatsen radiolink |
Plaats de radiolink in de houder aan de binnenkant van de ontvanger |
7. |
Programmeren thermostaten |
Programmeer iedere thermostaat voor het geselecteerde kanaal in de ontvanger |
8. |
Thermostaat bevestigen |
Klik de behuizing van de thermostaat vast op de montageplaat. Doe dit nadat u klaar bent met programmeren. |
 |
Draadloze thermostaat
|
Taak |
Extra toelichting |
1. |
Aansluiting kabel |
Controleer of de kabel van de radiolink is aangesloten. De kabel moet aangesloten zijn op de RF-ingang van de ontvanger. |
2. |
L-knop indrukken |
Druk minstens 3 seconden op de L-knop van de ontvanger. De L-led licht groen op. |
3. |
Verwijder plastic |
Verwijder de plastic isolatie in het batterijvak van de thermostaat. De thermostaat geeft nu RUR weer. |
4. |
Druk op Mode op de thermostaat |
Blijf drukken tot er een vinkje in de display staat. |
5. |
Selecteerbare kanalen |
De L-led wordt geel en de selecteerbare kanalen lichten groen op |
6. |
Selecteer het kanaal |
Selecteer het kanaal door de gewenste kanaalknop in te drukken. Het geselecteerde kanaal knippert groen. |
7. |
Thermostaat bevestigen |
Druk één keer op Mode om de thermostaat te bevestigen. De thermostaat schakelt nu over op de normale stand. |
8. |
Eventuele andere thermostaten |
Herhaal stappen 3 t/m 7 voor eventuele andere thermostaten |
9. |
Procedure afsluiten |
Druk op de L-knop van de onvanger zodra u klaar bent met het programmeren. De L-leds gaan uit. |
 |
|
Robot RCE W
Bekabelde thermostaat en ontvanger
|
Taak |
Extra toelichting |
1. |
Installeer de ontvanger |
Installeer de ontvanger naast de verdeler. Zorg voor 10 cm vrije ruimte rondom de eenheid zodat u het deksel makkelijk kunt verwijderen. Bevestig de montageplaat van de thermostaat op ongeveer 1,5 m boven de vloer. Zie pijl op de achterkant om ervoor te zorgen dat hij goed hangt. Zie onderstaande afbeelding voor het openen van de thermostaat. |
2. |
Vermijd bepaalde locaties |
Vermijd locaties die de werking van de thermostaat kunnen beïnvloeden. Bijvoorbeeld geen direct zonlicht of tocht. |
3. |
Verbind de kabel |
Verbind de kabel met de terminals. Verbind de kabel van 2 x 0,5 mm² met de terminals op de montageplaat die gemarkeerd zijn met ICS BOX. Klik de behuizing van de thermotaat vast op de montageplaat. |
4. |
Verbind de thermostaatkabel |
Verbind de thermostaatkabel met de losse terminalstekkers. Sluit slechts één thermostaatstekker op een thermostaatingang aan. LET OP: maximaal één thermostaat per thermostaatingang. |
5. |
Knip de verbindingskabel op de juiste lengte |
Knip de verbindingskabel van de Robot thermomotor op de juiste lengte. Ontvanger naar verdeler |
6. |
Verbind iedere thermomotor |
Verbind iedere thermomotor met de bijbehorende terminalaansluiting. Steek ook per thermomotoruitgang één thermomotorstekker in de ontvanger. LET OP: maximaal 2 Robot thermomotoren per terminal, maximaal 12 Robot thermomotoren per 8 kanaals ontvanger en maximaal 5 Robot thermomotoren per 1 kanaals ontvanger. |
7. |
Trekontlastingsspoor |
Trek de thermomotor- en thermostaatkabels door de trekontlastingsspoor |
8. |
Thermostaat programmeren |
Als een bekabelde thermostaat meer dan één thermostaatuitgang moet aansturen, dan moet de thermostaat geprogrammeerd worden. Zie 'Stappenplan thermostaat programmeren' voor meer informatie. |
 |
|
Stappenplan thermostaat programmeren
|
Taak |
Extra toelichting |
1. |
L-knop indrukken |
Druk minstens 3 seconden op de L-knop van de ontvanger. De L-led licht groen op. |
2. |
Pijlknoppen tegelijk indrukken |
Houd de linker- en rechterpijlknoppen op de thermostaat minstens 5 seconden tegelijkertijd ingedrukt. |
3. |
Selecteer RUW |
Op de display begint 'Defa' te knipperen. Selecteer RUW met de linker-/rechterpijl. Druk op Mode om te bevestigen. |
4. |
Selecteer kanalen |
Selecteer kanalen door op de gewenste kanaalknop op de ontvanger te drukken. Het geselecteerde kanaal knippert groen. |
5. |
Bevestigen |
Druk één keer op Mode op de thermostaat om te bevestigen. De display schakelt nu over op de normale stand. |
